Entraînement et commande décentralisés
- désormais aussi via I/O-Link
Il existe de nombreuses applications pour lesquelles un système avec une entrée décentralisée est préférable à un système de contrôle centralisé. Peter Van den Hende, de Lenze, explique pourquoi. Il en profite pour nous expliquer pourquoi la société utilise I/O-Link pour communiquer dans ses variateurs i550 Protec.
Quand dois-je opter pour une structure décentralisée?
Peter Van den Hende : "Un facteur décisif dans le choix d'une structure centrale ou décentralisée sera la taille de la machine ou de l'installation et du nombre d'entraînements. Pour les machines de taille limitée, on optera plutôt pour un système à commande centralisée avec un seul boîtier de commande. En revanche, si la distance entre l'armoire électrique et les moteurs augmente (ex : installations intralogistiques), les coûts des câbles blindés, de leur installation et des mesures de CEM pour obtenir la certification CE augmentent."

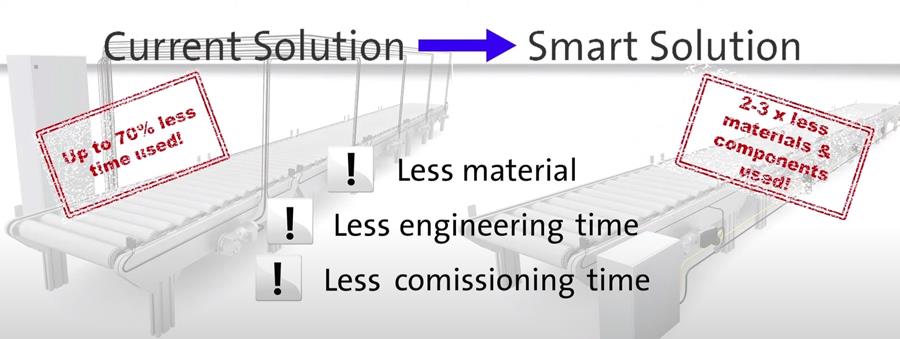

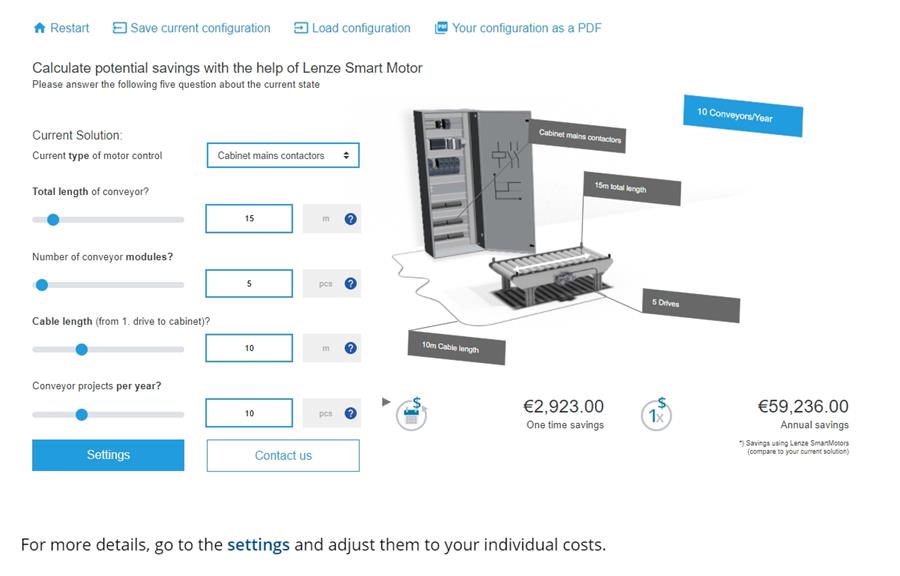

Pour avoir un aperçu clair de ce que vous pouvez économiser avec des commandes décentralisées, utilisez le calculateur Smart Conveyor sur le site web de Lenze (Smart Conveyor Story - lenze.com).

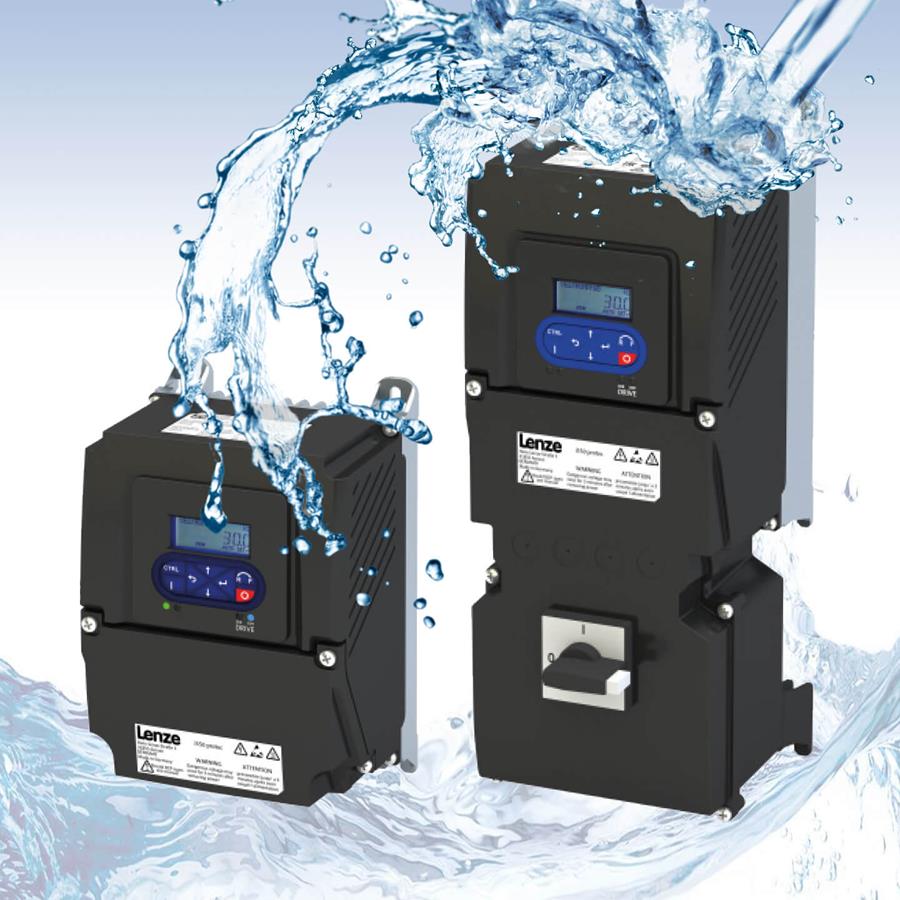

Grâce au variateur i550 Protec, plus besoin d'une armoire électrique
"Une autre application des commandes décentralisées est la commande/régulation d'équipements industriels tels que les ventilateurs, les pompes... qui sont installés quelque part en autonomie, loin d'une armoire de commande. En utilisant un i550 Protec, plus besoin de passer par l'armoire électrique. Le variateur i550 Protec peut également être fourni avec un boîtier supplémentaire, ce qui libère de l'espace pour les fusibles, les potentiomètres, les convertisseurs de signaux pour la mesure de la température...".
i550

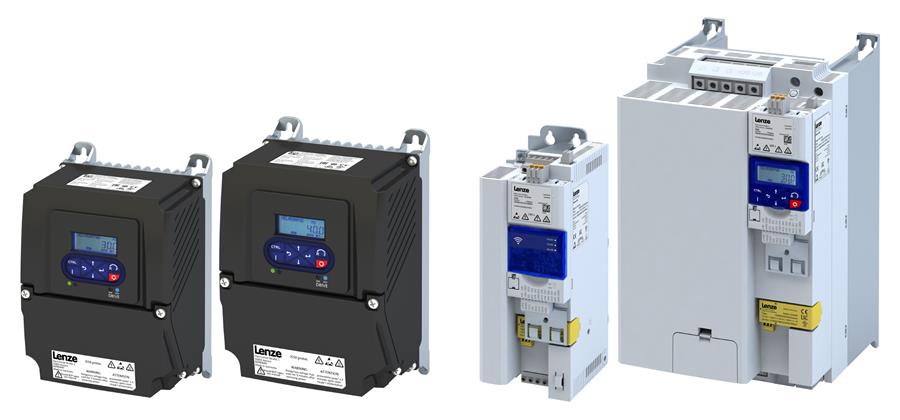

Le i550 est disponible en version IP66 (i550 Protec) ainsi qu'en version IP20 pour une installation dans une armoire électrique. Bien que le matériel de ces contrôleurs soit complètement différent, ces variantes ont la même fonctionnalité logicielle et peuvent être réglées à l'aide d'outils identiques. En d'autres termes, si vous pouvez travailler avec l'un, vous pouvez également travailler avec l'autre.

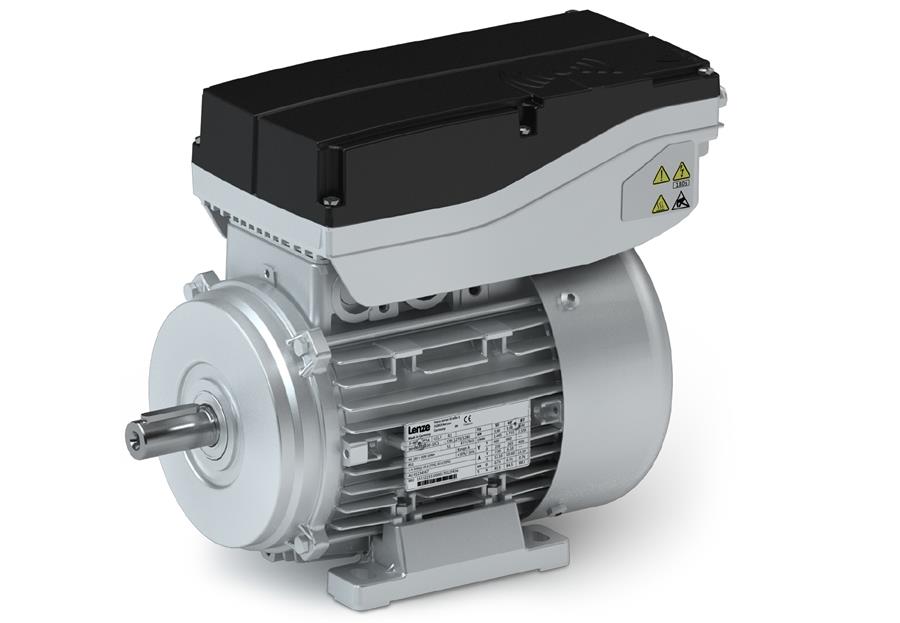

"Dans les systèmes décentralisés, il existe deux options : une version telle que le Protec i550, dans laquelle le variateur de fréquence et le moteur sont montés séparément, ou le Smart Motor, dans lequel une commande est intégrée au moteur. Le SmartMotor a moins de fonctionnalités que la gamme i550, mais c'est plus que suffisant pour les applications classiques de transport horizontal. Vous pouvez sélectionner jusqu'à 4 vitesses différentes, et grâce à la rampe de descente contrôlée, vous avez toujours un positionnement précis, indépendamment de la charge du convoyeur ou du convoyeur à rouleaux. Le coût supplémentaire d'un SmartMotor sur un motoréducteur Lenze est de l'ordre de grandeur d'un protecteur thermique et de 2 contacteurs dont on a besoin pour commander un moteur DOL (Direct OnLine) dans 2 directions."

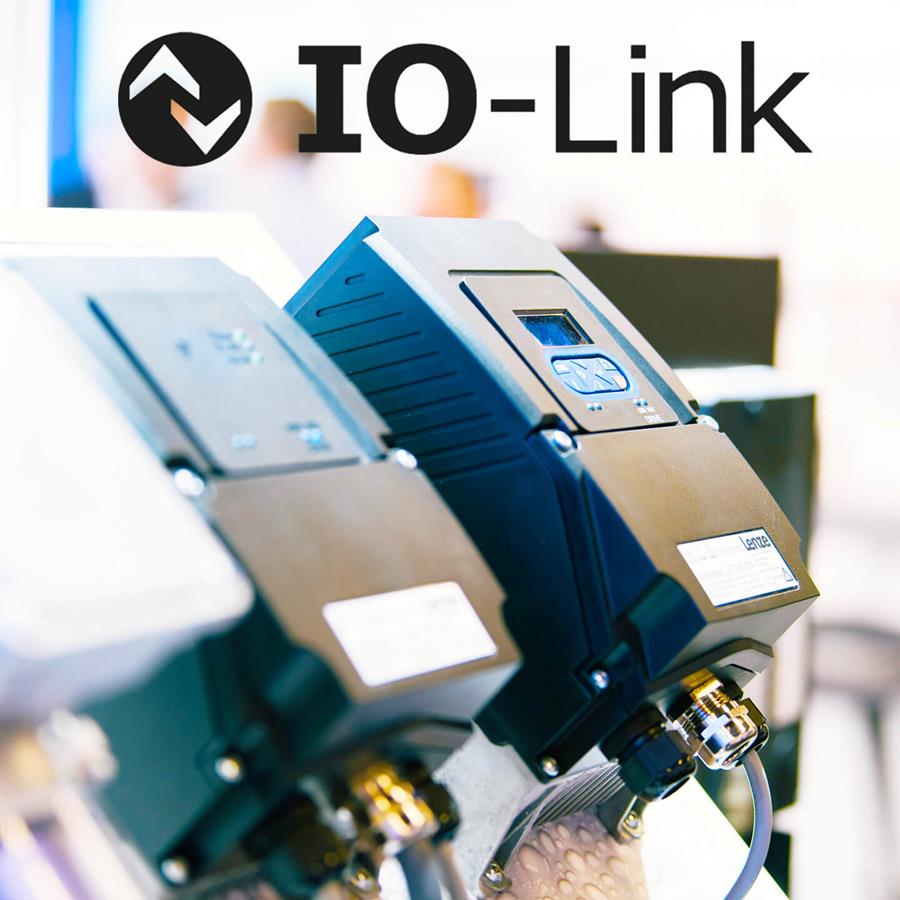

Communication via I/O-Link
IO-Link est déjà proposé par plus de 200 entreprises et se situe plutôt dans le domaine des capteurs/actionneurs, au niveau du terrain. En utilisant IO-Link, différents capteurs et actionneurs sont connectés de la même manière. Qu'il s'agisse d'un détecteur de proximité ou d'un contrôleur de fréquence, l'interface est identique.
"Par le passé, les capteurs nécessitaient une grande variété d'entrées : numérique, analogique, alimentation, RS 232 .... pour ne citer qu'elles. Il fallait toujours une interface pour lire les informations. Grâce à I/O-link, il existe désormais un système standardisé, ce qui facilite évidemment l'ingénierie des systèmes. Bien que le système ait été développé pour les capteurs, nous nous sommes demandés pourquoi ne pas l'appliquer à nos variateurs."
Le i550 est le premier variateur AC
qui peut être contrôlé par IO Link
Le i550 est le premier variateur qui peut être contrôlé via IO Link. Le câblage IO-Link est une simple connexion 3 fils point à point utilisant un câble standard. L'adressage n'est pas nécessaire, ce qui est utile lorsque vous devez remplacer un appareil. Le coût d'une connexion IO-Link représente un tiers de celui d'un bus de terrain basé sur Ethernet.
"En combinaison avec un maître de liaison IO Asi 5.0, on dispose d'un câblage AS-i très simple entre les différents maîtres, où les données cycliques, acycliques et de sécurité peuvent être transmises. Cela permet non seulement de contrôler l'i550, mais aussi d'en régler les paramètres lors de la première mise en service ou plus tard en cas d'échange."
C'est un nouveau rapprochement entre l'informatique et les technologies opérationnelles
"Un autre avantage, c'est que beaucoup plus de données sont alors disponibles et peuvent être collectées et analysées, par exemple pour la maintenance préventive, le développement d'un jumeau numérique... Les premiers pas vers ce que l'on appelle le Big Data... Et un nouveau rapprochement entre l'informatique et les technologies opérationnelles."
