Solution système MODULAIRE pour l'automatisation de
sans armoires de commande

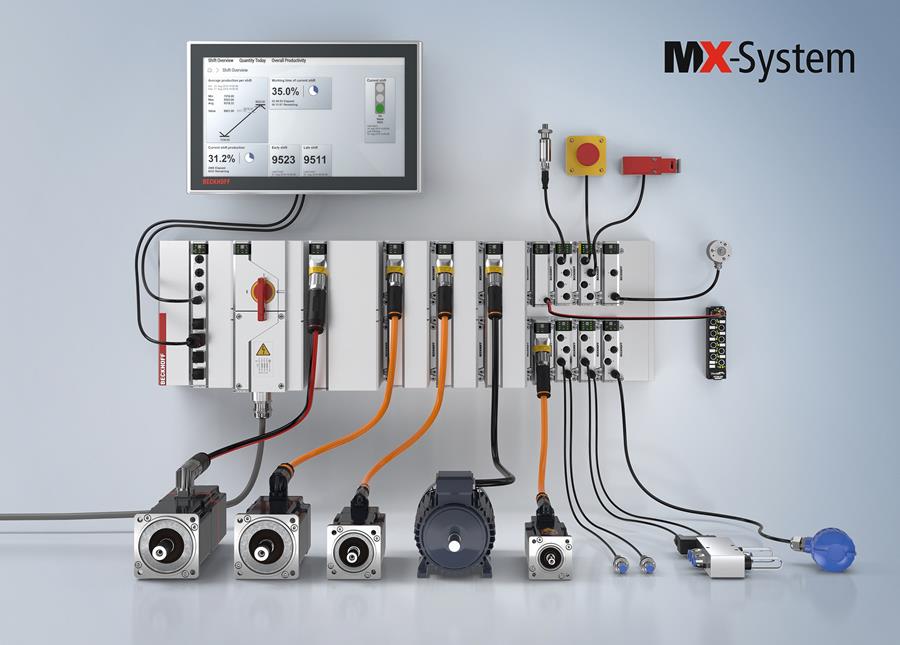

Avec le MX-System, flexible, compact et intelligent, Beckhoff propose une solution système qui peut remplacer les armoires électriques conventionnelles. Le MX-System modulaire, qui peut également être placé de manière décentralisée sur la machine, crée de nouvelles possibilités d'automatisation et permet de réaliser des économies en matière d'ingénierie, d'assemblage, d'installation et de maintenance.
interfaces standard
Le concept de base du MX-System est la standardisation de tous les composants électroniques et électromécaniques des armoires de commande. Pour ce faire, un système de fond de panier à deux interfaces est utilisé:
- L'interface de données est utilisée pour intégrer toutes les fonctionnalités dans un réseau EterCAT et est alimentée simultanément en 24 V DC et, si nécessaire, en 48 V DC.
- Une deuxième interface est utilisée pour la distribution du courant.
Cette interface distribue la tension du réseau jusqu'à 530 V CA et une tension CC jusqu'à 848 V CC pour le système d'entraînement.
Deux types de fonds de panier différents sont disponibles, l'un avec des emplacements de données uniquement et l'autre en combinaison avec des emplacements d'alimentation.

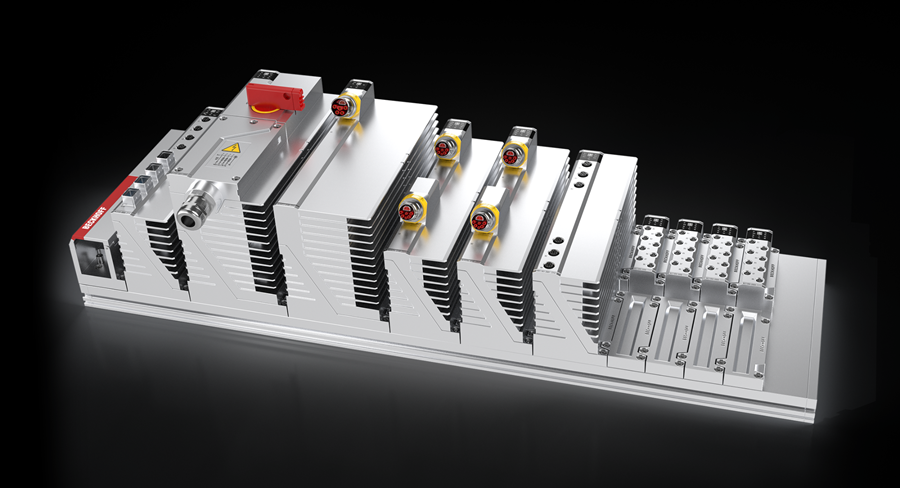

En combinaison avec le boîtier robuste en aluminium, le fond de panier constitue la plaque de base. Une gamme complète de modules dans les domaines de l'IPC, des coupleurs de bus, des E/S, du mouvement, des relais et de l'alimentation du système peut être facilement montée sur cette plaque de base. La combinaison de la plaque de base et des modules donne un système d'automatisation protégé par l'indice IP67 qui utilise l'espace de manière optimale et peut être monté directement sur la machine.
Avantages pour la conception de systèmes d'automatisation

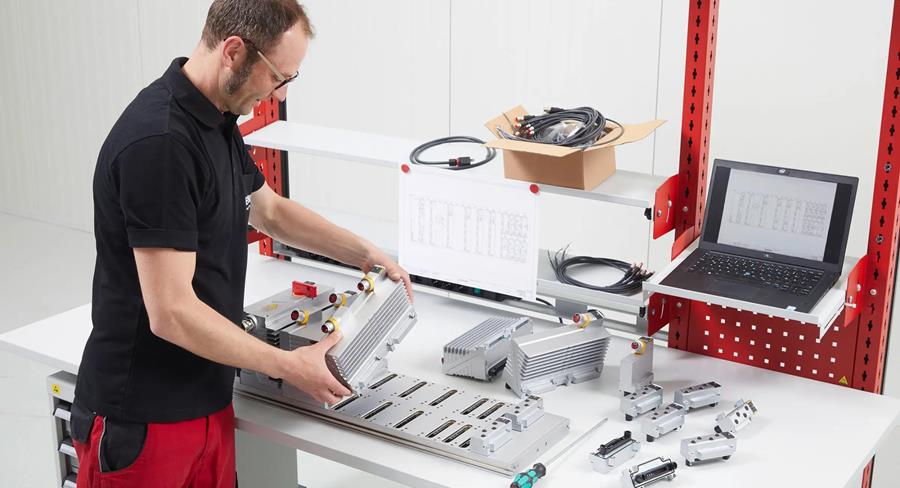

Le principe d'insertion et de vissage des modules sur une plaque de base révolutionne la construction des armoires électriques. Un MX-System peut être installé en une heure, y compris les tests et vérifications nécessaires. Pour une armoire de commande comparable, le temps d'installation serait d'au moins 24 heures. De cette façon, le MX-System répond également à la pénurie de main-d'œuvre qualifiée, car les employés ont besoin de moins de temps pour accomplir une tâche. En outre, les erreurs de câblage ne se produisent plus.
Avantages pour l'ingénierie
L'intégration de fonctions individuelles dans les modules de fonction du MX-System facilite la planification du projet et réduit le nombre de composants. L'espace d'installation compact du MX-System offre déjà des avantages dans la phase d'ingénierie. Par exemple, il facilite la coordination interdépartementale. Un autre aspect important est que le MX-System répond aux exigences des normes applicables aux armoires de commande et est également conforme aux normes IEC, UL et CSA.
Avantages lors du réglage de la machine
Grâce à ses dimensions compactes, le MX-System peut être intégré visuellement et fonctionnellement dans la pièce. Les concepts de machines modulaires peuvent être facilement mis en œuvre grâce à la capacité de mise en cascade du MX-System. En outre, des trajets de câbles plus courts sont possibles. L'utilisation de câbles pré-assemblés permet de réduire le temps d'installation et d'éviter les erreurs de câblage.
Avantages pour l'utilisateur final
Pour l'utilisateur final de la machine, il y a des avantages pour le service et la maintenance: le MX-System est constitué de composants EtherCAT mis en réseau, ce qui permet un diagnostic du système à tout moment. En plus des voyants d'état classiques, chaque module possède un numéro de série unique sous la forme d'un code DataMatrix. Celle-ci peut être scannée via une application pour smartphone, qui connecte le smartphone à l'unité de commande afin d'accéder aux données de diagnostic sur le module fonctionnel. Les modules sont remplaçables à chaud.
