Wat zijn lengte-, breedte- en kruisverbindingen?

Houtverbindingen worden ingedeeld in lengteverbindingen, die hout in de lengterichting verbinden; breedteverbindingen voor bredere panelen; en kruisverbindingen voor haakse verbindingen. We overlopen de vaakst gebruikte verbindingen.

Lengteverbindingen

Lengteverbindingen in hout zijn verbindingstechnieken die worden gebruikt om twee stukken hout in de lengte, mee met de houtnerf, aan elkaar te koppelen, zodat ze samen één langere balk of plank vormen. Deze verbindingen worden vaak toegepast in situaties waar langere stukken hout nodig zijn dan wat standaard beschikbaar is, zoals in constructies of meubelbouw. Enkele voorbeelden:

Rechte en schuine liplas

Hierbij maak je aan de uiteinden van twee houten balken of planken een uitsparing (meestal half zo dik als het hout). Deze uitsparingen passen precies in elkaar, zodat de stukken mooi in één lijn liggen. De lengte van de las bedraagt 1 ½ tot 2 keer de breedte/hoogte van het hout. Een liplas kan recht of schuin zijn.

Haakse las

Twee houten balken worden aan elkaar bevestigd door uitsparingen die in elkaar haken. Deze verbinding is sterker omdat hij meer trekkracht aan kan.

Vingerlas

Deze verbinding bestaat uit getande uiteinden die in elkaar grijpen als vingers. Deze tanden worden gelijmd, waardoor de verbinding sterk wordt.

Breedteverbindingen

Breedteverbindingen in hout zijn technieken die worden gebruikt om twee of meer houten delen aan de zijkanten met elkaar te verbinden om een breder oppervlak te creëren. De houtnerf van het ene deel is evenwijdig met de nerf van het andere deel. Deze verbindingen zijn vooral populair in toepassingen zoals het maken van tafelbladen, werkbladen, deuren of panelen. Enkele voorbeelden:

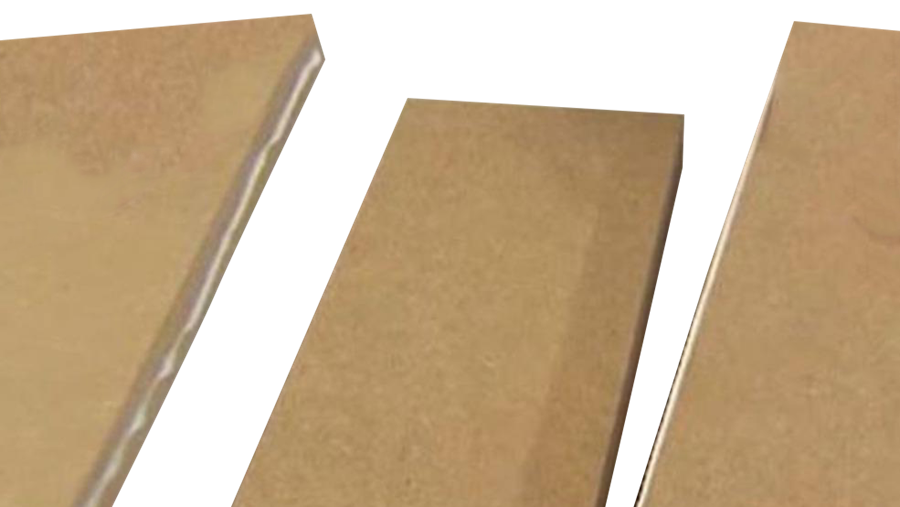

Koude verbinding

Hierbij worden twee rechte, gladde kanten aan elkaar gelijmd zonder andere verbindingstechniek. Dit wordt vaak gedaan bij panelen.

Tand-en-groef

De ene plank heeft een uitstekende rand (tand) die in een bijpassende inkeping (groef) van de andere plank past. Dit zorgt voor een stevige verbinding die goed gelijmd kan worden.

De tanddikte bedraagt doorgaans ongeveer 1/3 van de houtdikte. De lengte varieert afhankelijk van de toepassing, meestal tussen de 6 en 8 mm en is enkele millimeters korter dan de diepte van het gat om een optimale verlijming te garanderen. Bij dikkere stukken hout kunnen er meerdere tanden en groeven aanwezig zijn.

Mussenbek

Een variant op de tand-en-groefverbinding waarbij zowel de tand als de groef niet recht, maar schuin zijn uitgewerkt. De tand heeft een afgeschuinde rand in de vorm van een vogelbek.

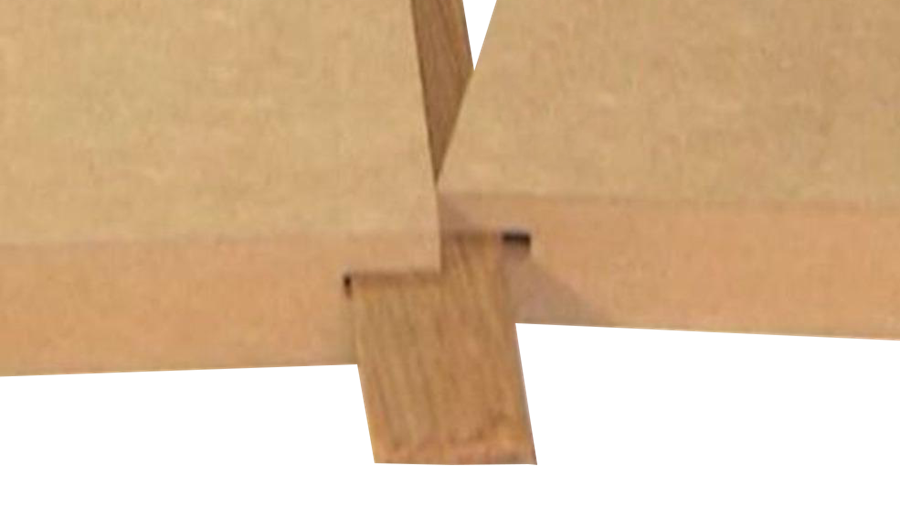

Met een losse veer

Hierbij wordt een losse strip (de veer) van hout, multiplex of triplex in twee groeven geplaatst om de planken aan elkaar te verbinden.

Om de verbinding stevig te verlijmen, wordt de breedte van de veer ongeveer 2 millimeter kleiner gemaakt dan de totale breedte van de twee groeven samen.

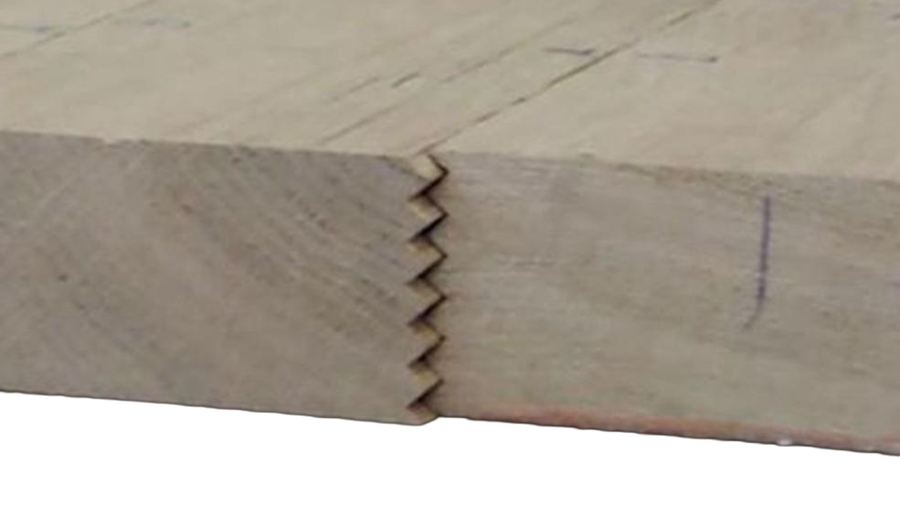

Visgraat / Vingerlas

Net zoals bij lengteverbindingen worden nu de zijkanten van twee houten delen met elkaar verbonden door middel van verspringende, schuine tanden die in elkaar haken. Dit patroon lijkt op de ruggengraat van een vis, wat de naam verklaart. Deze verbinding wordt voornamelijk toegepast in constructies waar een sterke en esthetisch aantrekkelijke verbinding gewenst is.

Sponning

De rand van de ene plank wordt gedeeltelijk weggenomen over de breedte (een sponning), zodat de andere plank erin past.

Deuvels, lamello's of domino's
Twee delen worden aan elkaar verbonden met verbindingsstukken en lijm. Deze verbindingsstukken kunnen deuvels (houten pennetjes) zijn, ellipsvormige lamello's of rechthoekige domino's ('koekjes').

Dikteverbindingen

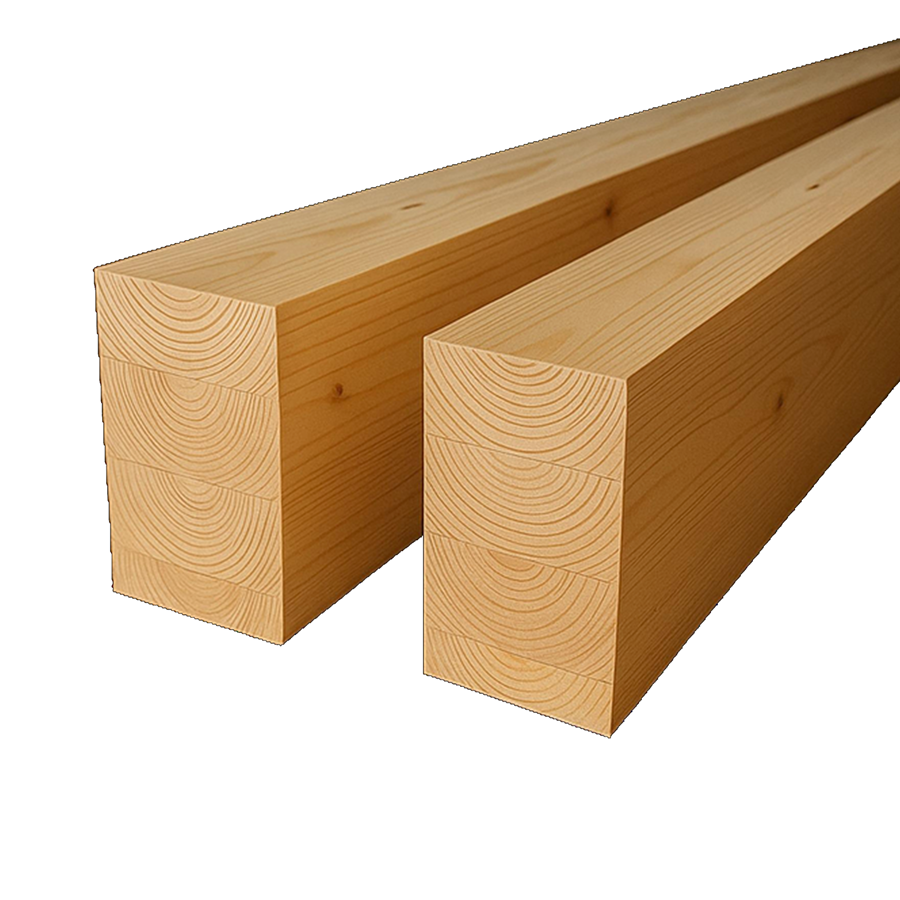

Bij een dikteverbinding stapel je meerdere lagen hout op elkaar om het geheel dikker te maken. Dit gebeurt meestal door de lagen tegen elkaar te lijmen. Dit wordt toegepast bij bijvoorbeeld gelamineerde balken, trappalen, multiplex…

Kenmerken van dikteverbindingen:

• Het hout wordt koud tegen elkaar gelijmd.

• De groeiringen worden tegenovergesteld geplaatst om kromtrekken tegen te gaan.

• Soms worden er veren gebruikt om de stabiliteit en stevigheid te vergroten.
• Zaagsneden kunnen worden gemaakt om spanning in het hout te verminderen.
• Als de werkstukken niet te breed zijn is het mogelijk om met een verlijmfrees te werken.

Kruisverbindingen

Kruisverbindingen zijn houtverbindingstechnieken die worden gebruikt om twee houten elementen haaks met elkaar te verbinden. Dit type verbinding wordt veel gebruikt in houtconstructies, meubels, en decoratieve toepassingen waarbij twee delen elkaar kruisen onder een hoek van 90°.

Halfhoutverbinding

Een halfhoutverbinding is een manier om twee stukken hout aan elkaar te maken. Je zaagt bij elk stuk hout de helft van de dikte of breedte weg. Daarna schuif je ze in elkaar, zodat ze samen weer één vlak vormen. Het is belangrijk dat de schouderingen goed tegen de dagkanten aansluiten om enige weerstand tegen schranken (afhangen) te bieden

Deze verbinding is handig en snel te maken, met weinig gereedschap. Op zichzelf is ze niet zo sterk. Daarom moet je meestal nog lijm of schroeven gebruiken om alles stevig vast te zetten.

Hoekverbinding op halfhout

• Dit gebruik je als je een stijl aan een boven- of onderregel wilt verbinden, bijvoorbeeld in een raamwerk.
• Aan het uiteinde van het hout zaag je de helft van de dikte of breedte weg, net zo lang als het andere stuk breed is. Zo krijg je een "lip" en een "schouder".

T-verbinding op halfhout

• De verbinding wordt gevormd tussen een stijl en een boven- of onderregel waarbij je één deel, meestal in het midden, in het andere deel schuift, in de vorm van een "T".
• Eén stuk krijgt een lip op halve houtdikte. In het andere stuk maak je een uitsparing die even groot is als het eerste stuk (lip).

Kruisverbinding op halfhout

• Je verbindt hier twee stukken hout die elkaar kruisen.
• In beide stukken maak je een uitsparing op halve houtdikte.
• Deze verbinding zie je vaak bij ramen of deuren met kleine verdelingen (glasroedes).

Lengteverbinding op halfhout

• Deze verbinding is gelijkaardig aan de hoekverbinding maar de stukken worden niet in een hoek maar in de lengte met elkaar verbonden.
• Je maakt aan elk uiteinde een uitsparing op halve houtdikte.
• De lip is 1,5 tot 2 keer zo lang als het hout breed of hoog is.
• Dit wordt vaak gebruikt bij dakconstructies, zoals bij het verbinden van muurplaten.

Pen-en-gatverbindingen
Eén houtdeel heeft een gat, en het andere deel heeft een pen die erin past. Lees hier meer over de verschillende soorten.
