Windbelasting berekenen

wtcb lanceert nieuwe versie van CINT om ruwheidscategorie te bepalen

Het WTCB lanceert een nieuwe versie van zijn tool Category Interactive of CINT. Deze online toepassing van de BBRI helpt u de ruwheidscategorie van het terrein rond een gebouw of te bebouwen perceel te bepalen. Dit is een van de essentiële parameters voor alle windbelastingberekeningen. Een fout in deze ruwheidscategorie kan immers leiden tot een aanzienlijke onderschatting van de windbelasting (de echte wind kan tot 2x sterker zijn) en dus tot een verhoogde kans op schade zoals het afrukken van dakpannen, zonnepanelen, balustrades, enz.

Veel architecten en ingenieursbureaus werken al met de WTCB Tool "CINT". CINT is een onlineapplicatie die professionals helpt bij het bepalen van de ruwheidscategorie van de omgeving waarin een gebouw is gebouwd of zal worden gebouwd. Of het nu gaat om de berekening van de ballast van een plat dak, de verankering van natuursteen in gevels, de sterkte van de draagconstructie of een ander aan windbelasting onderhevig element - het bepalen van de ruwheidsklasse van het terrein is altijd de eerste stap in de berekening.

Het Wetenschappelijk en Technisch Centrum voor het Bouwbedrijf (WTCB) heeft onlangs een update van CINT ontwikkeld, met inbegrip van een sterk verbeterde gebruikersinterface. De nieuwe versie moet ook aannemers zoals schrijnwerkers, dakdekkers, gevelspecialisten of glaszetters in staat stellen met het instrument te werken.

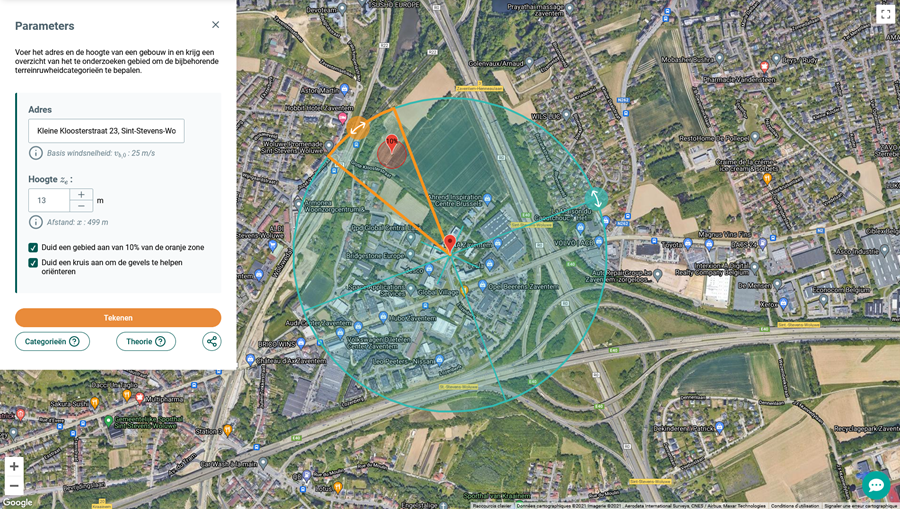

De tool zelf bepaalt niet de ruwheidsklasse van het terrein, maar geeft de gebruiker alle kaarten in handen om de satellietbeelden van het betrokken gebied gemakkelijk te interpreteren. Door het adres en de hoogte van het gebouw in te voeren, krijgt de gebruiker een beeld van het te analyseren gebied. Dit gebied wordt begrensd door een cirkel, waarvan de grootte afhangt van de hoogte van het gebouw, en waarbinnen de gebruiker het slechtste 30°-gebied (laagste categorie) moet vinden. Om de gebruiker te helpen, bevat het instrument ook een nauwkeurige definitie van de verschillende ruwheidscategorieën en een illustratief beeld voor elke categorie.

"Wat vooral belangrijk is, is dat het instrument de bouwprofessionals in staat stelt gemakkelijk een belangrijke parameter te bepalen - de ruwheidscategorie van de grond waarop een gebouw staat of zal staan. Om het maar eens ronduit te zeggen: het instrument betekent het einde van de natte vinger," zegt Gauthier Zarmati, Senior Advisor bij BBRI. "Een verkeerde inschatting van de windomstandigheden kan immers leiden tot ernstige schade en zeer hoge herstelkosten."

CINT is gratis en kan hier worden geraadpleegd via. Deze tool kwam tot stand in het kader van de Normen-Antenne Eurocodes van het WTCB, met de financiële steun van de FOD Economie.
