Beckhoff, alles in huis voor uw proces
Op de Meet & Regel beurs te Antwerpen bewees Beckhoff eens te meer dat zij ook voor de procesindustrie een allesomvattend gamma in petto hebben. We gingen er langs voor een interessante toelichting bij de ELX en ELM- klemmen en de TwinCAT3 IoT Cloudverbinding.

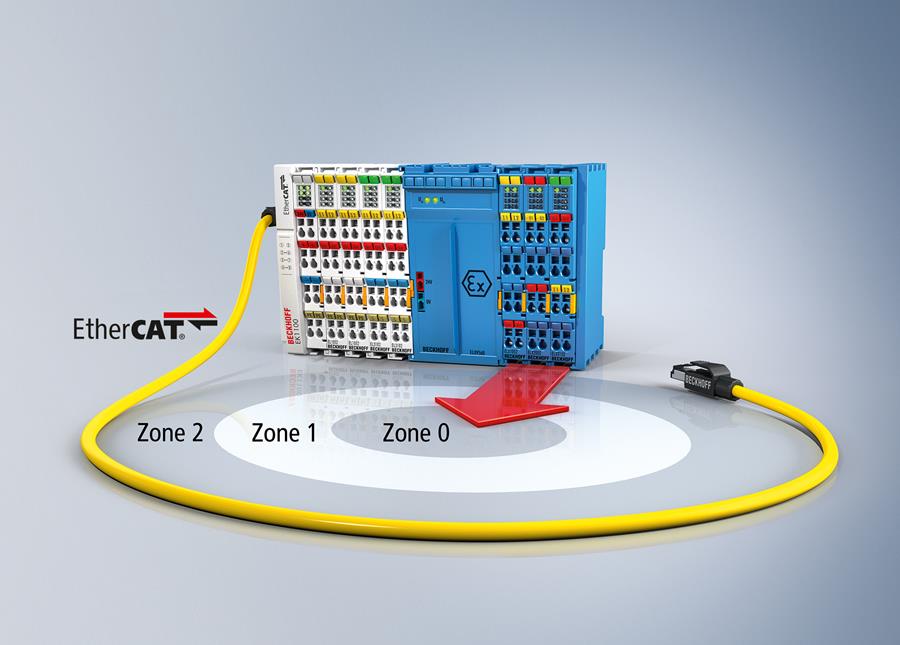

ELX-klemmen voor EX zone 2
Een eerste grote highlight is het gamma ELX-klemmen, specifiek ontwikkeld voor de procesindustrie. Zij werken als standaard EtherCAT-klemmen, maar hebben het bijkomende voordeel dat ze in EX zone 2 mogen geplaatst worden. Ze kunnen bovendien ook rechtstreeks worden verbonden met sensoren in zone 0 en 1 zonder extra galvanische barrière, want die is al ingebouwd in de klem. Dat heeft meerdere voordelen: het eindresultaat is goedkoper, neemt minder plaats in de kast in en de lay-out van de installatie is overzichtelijker.
Er zijn bovendien meerdere uitvoeringen van de klemmen, denk bijvoorbeeld aan een type met digitale In/Out voor het uitlezen van Namur-sensoren of een type voor het besturen van actuatoren ‘in the field’. De uitvoering met analoge ingangen is dan weer uitermate geschikt voor het verwerken van meetsignalen type 4... 20mA of voor het aansluiten van sensoren die via het Hart-protocol werken. Zo kan de gebruiker enorm veel data - druk, temperatuur, debiet - uit zijn installatie of systeem halen. Naast de ingangen zijn er overigens ook uitgangen die specifiek voor 4...20 mA of Hart-toepassingen geschikt zijn. Tot slot moeten we zeker nog de safetyklemmen vermelden, die je makkelijk kan herkennen aan de gele markering. Deze werken volgens de ondertussen welbekende Twinsafe SC-technologie en kunnen hun meting dus intrinsiek veilig uitvoeren in de veiligheidszone.

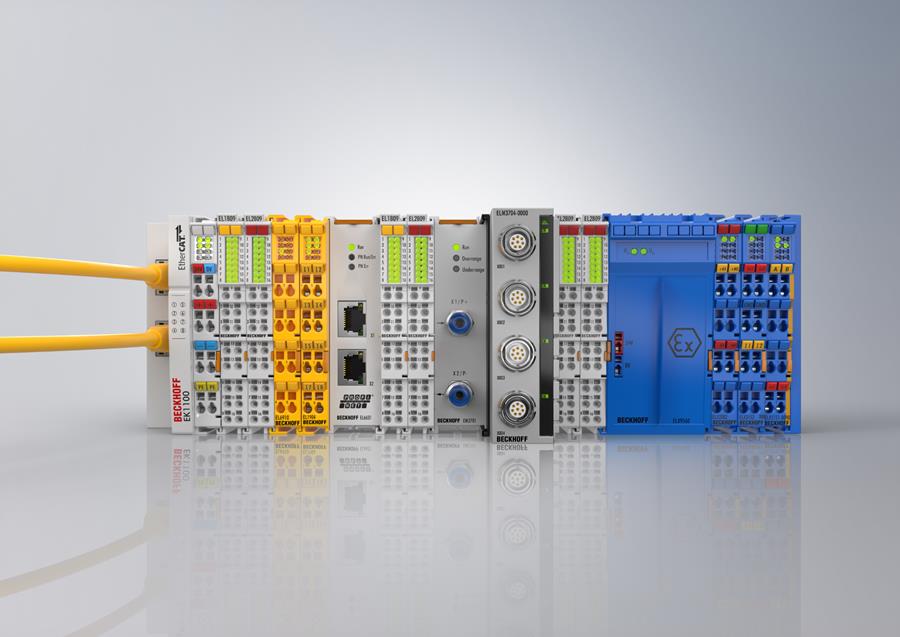

ELM-klemmen
De ELM-klemmen vormen een tweede productgroep die wat uitleg verdienen. Zij beschikken over een grote resolutie van 24 bit, zijn nauwkeurig en bovendien ook snel. We kunnen dit gamma opdelen in 2 grote groepen: de basic line en de economy line. De basic line is de high-endvariant en haalt tussen de 10 en 50 kilosamples per seconde, per kanaal. De economy line is iets goedkoper maar met zijn samplesnelheid van 1 ksps wat minder snel. Ook hier vinden we meerdere toepassingen: het meten van spanningen, stromen, loadcellen, accelerometers of combinaties van deze grootheden. Afhankelijk van het type is er ook een kalibratiecertificaat beschikbaar voor de klem. De ELM-klemmen kunnen zeer breed worden toegepast, met vooral de focus op machines. Denk bijvoorbeeld aan het snel high-endmetingen uitvoeren direct in de productie-omgeving.
Cloudverbinding via TwinCAT3 IoT
Moderne machinesturingen zijn niet langer standaloneapplicaties, zij worden steeds vaker verbonden met de cloud waarbij bidirectioneel verkeer mogelijk is. De recente TwinCAT 3-controllers beschikken al over een ingebouwde TwinCAT3 IoT cloud connectiviteit.
Gebruikers met een oude sturing die nog perfect werkt maar nog niet over deze communicatiemogelijkheid beschikken, kunnen via de TwinCAT3 IoT Data Agent en een edge computer hun sturing deze belangrijke upgrade geven. Het toestel verzamelt de data uit bijvoorbeeld TwinCAT 2-sturingen via ADS en zorgt voor de verbinding met de cloud. Ook componenten van andere aanbieders kunnen gebruikmaken van deze interface, waarbij de open standaard OPC UA als communicatieprotocol fungeert.
